Дровокол винтовой своими руками

Владельцы загородных домов и дач часто сталкиваются с заготовкой дров для отопления. Традиционное использование топора может быть неэффективным и утомительным. В этой статье мы предлагаем создать винтовой дровокол своими руками, который упростит колку дров и сэкономит время и силы. Мы предоставим чертежи, инструкции и советы по сборке, что позволит вам изготовить этот полезный инструмент из доступных материалов.

Конструкция винтовых дровоколов

В настоящее время различают два типа дровоколов по конструктивным характеристикам и рабочему элементу.

Первый тип — это колун с вертикально установленным острым лезвием и толкателем для направления дров. Такой дровокол называется реечным. Второй тип — устройство с винтообразным конусом. Оба инструмента можно собрать самостоятельно, следуя чертежам и правильно располагая компоненты, особенно двигатель и рабочую часть для колки дров.

Дровокол винтового типа проще всего собрать. Процесс проходит поэтапно и не требует специальных навыков. Конструкция устройства проста, что видно на схеме ниже.

Создание винтового дровокола своими руками стало популярным среди любителей домашнего хозяйства и дачного строительства. Эксперты отмечают, что такой проект не только позволяет сэкономить средства, но и дает возможность адаптировать устройство под индивидуальные нужды. Важным аспектом является выбор материалов: многие рекомендуют использовать прочные и износостойкие компоненты, чтобы обеспечить долговечность конструкции.

Кроме того, специалисты подчеркивают, что правильный расчет мощности и размеров винта является ключевым для эффективной работы дровокола. Неправильные параметры могут привести к снижению производительности или поломке устройства. Также важно учитывать безопасность: наличие защитных элементов и соблюдение правил эксплуатации помогут избежать травм. В целом, создание винтового дровокола своими руками — это увлекательный и полезный проект, который может значительно упростить процесс заготовки дров.

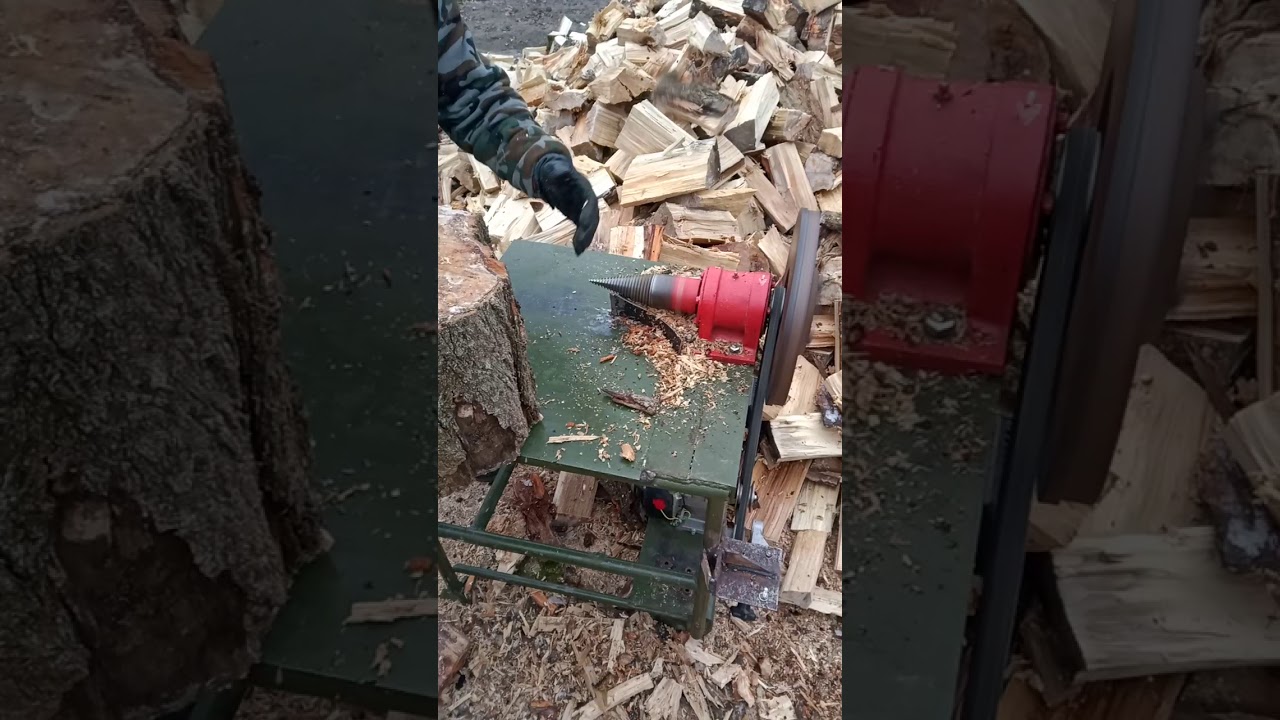

Мощный Дровокол Конусный

Основные элементы

Как видим на схеме, сложные узлы отсутствуют. Для сборки инструмента нужно обзавестись:

• электродвигателем,
• винтовым конусом,
• подшипниками,
• редуктором,
• валом.

Редуктором может служить как ременная передача, так и цепная.

Интересные факты

Вот несколько интересных фактов о винтовых дровоколах, которые можно сделать своими руками:

1. Принцип работы: Винтовые дровоколы используют принцип механического винта, который позволяет эффективно раскалывать древесину. В отличие от традиционных дровоколов, которые применяют силу удара, винтовые модели обеспечивают более равномерное и контролируемое давление, что снижает риск повреждения древесины и делает процесс более безопасным.

2. Энергоэффективность: Винтовые дровоколы могут быть более энергоэффективными по сравнению с гидравлическими или механическими аналогами. При правильном проектировании и использовании они требуют меньше энергии для раскалывания древесины, что делает их отличным выбором для домашнего использования.

3. Простота конструкции: Создание винтового дровокола своими руками не требует сложного оборудования или специальных навыков. Основные материалы, такие как стальной винт, мотор и рама, могут быть найдены в большинстве хозяйственных магазинов. Это делает проект доступным для многих любителей DIY, которые хотят сэкономить на покупке готового оборудования.

винтовой дровокол с бензиновым двигателем 7.5лс

Поэтапная сборка

Установка мотора

Оптимальным и конечным вариантом будет дровокол винтовой двигателем 220В, хотя можно оборудовать дровокол и бензиновым мотором для повышения мощности на случай сборки крупногабаритной установки для колки более крупных поленьев. Если же дровокол планируется собрать небольших размеров, то идеально подойдет мотор от ненужной стиральной машины. Такой мотор станет экономичным, ведь будет работать от обычного напряжения 220В. Конечно, такой двигатель дровокола 220В является не сильно мощным, однако благодаря установке хорошего редуктора мощность электроприбора увеличивается в разы. Наиболее важным при сборке дровокола является правильное сочетание мотора и редуктора. На практике это означает, что установка на валу мотора более компактного шкива, а на валу, который оснащен конусом, большего по размеру шкива приведет к максимально эффективному результату. Чем больше будут отличаться между собой размеры данных шкивов, тем более мощным будет дровокол.

Внимание! Правильность подбора редуктора под электрический двигатель очень важна, ведь показатель скорости вращения конуса не должен быть более 500 оборотов в минуту, а ограничить данную характеристику как раз можно, правильно подобрав редуктор и мотор.

Дровокол винтовой на бензиновым двигателем

Выбор подшипников

Можно установить подшипники различных типов, главное, чтобы они выдерживали нагрузки от вала. Для небольшого дровокола подойдет вал диаметром до 3 см. Важно, чтобы внутренний диаметр подшипников соответствовал внешнему диаметру вала.

Монтаж подшипников осуществляется в корпусе из прочной стали. Можно использовать один корпус для всех подшипников или отдельные для каждого. Оптимально приобрести готовый корпус от старых станков.

Крепление подшипников к станине выполняется болтами. Станина должна быть прочной, поэтому ее усиливают металлическими профилями, уголками или швеллерами, фиксируя их электросваркой. Каркас дровокола можно собрать из стандартных металлических уголков или труб.

Подбор конуса

Теперь коснемся непосредственно рабочей части дровокола, то есть его наиболее важной детали, отвечающей за колку дров. Материалом для изготовления рабочего конуса должна служить высокопрочная инструментальная сталь. Это означает, что данную деталь остается только покупать, ведь даже самый опытный токарь не сможет сделать конус высочайшего качества в соответствии со всеми требованиями. Это под силу лишь заводу-изготовителю. Самый важный момент при выборе конуса – точно подобрать его размер, ориентируясь на то, какого размера поленья предстоит раскалывать. Как правильно подобрать конус в зависимости от размера дров? При диаметре 7 см раскол будет достигать глубины 45 см, при 8 см – 55 см, а при 10 см – 75 см соответственно.

На схеме сверху представлены размеры винта конуса. Немаловажным является и то, в каком направлении должна проводиться нарезка резьбы. Она должна быть левой. На практике это означает, что когда конус будет вкручиваться, врезаясь в бревно, он должен его притягивать к себе. Таким образом, левая резьба выполняет важную функцию, облегчая работу всего дровокола. Благодаря резьбе заготовка совершает поступательные движения при вращении конуса. Этот фактор является весьма важным для маломощных дровоколов, в основе которых лежит мотор, питающийся от напряжения 220В, ведь у таких приборов нет подающего узла. Такая работа выполняется своими руками. А благодаря левой резьбе отпадет необходимость нажимать на поленья, таким образом, создавая давление и ускоряя процесс распила. Вот почему важно не ошибиться с нарезкой резьбы.

Типы конусов

При выборе конуса для дровокола учитывайте его конструкцию. Конусы бывают двух типов: с хвостовиком и с посадочным отверстием.

Чтобы изготовить конус с хвостовиком, просверлите отверстие в валу для хвостовика, вставьте его и зафиксируйте стопорным винтом, закрутив его с торца вала.

Если выбираете вариант с посадочным отверстием, вставьте вал в него и зафиксируйте двумя стопорными болтами. Ниже представлено изображение второго варианта.

Каких размеров должны быть дровоколы

Узлы и детали дровоколов можно располагать в произвольном порядке, не копируя все досконально со схем. Строгих ограничений нет. Соблюдаются лишь основные принципы крепления деталей. При этом немаловажным является и то, насколько удобно эксплуатировать дровокол. Этому фактору нужно уделить особое внимание во избежание несчастных случаев. Поэтому нужно подобрать подходящую высоту дровокола в соответствии с ростом человека. Конечно, можно выполнить дровокол в рекомендованных параметрах длиной 80-90 см, шириной 40-50 см и высотой 60-70 см. Однако лучше всего собирать дровокол индивидуально.

Установка мотора

Мастера заметили, что мотор лучше размещать под столом для резки дров. Это обеспечивает защиту от стружки и экономит пространство на рабочей поверхности, так как дровокол становится более компактным. Если в конструкции есть открытые вращающиеся элементы, их следует закрыть защитным кожухом для безопасности.

Для стола лучше использовать металлические уголки 4х4 см, а в качестве рабочей поверхности — листовую сталь толщиной не менее 0,1 см. Дровокол может работать на электродвигателе или бензиновом моторе. Также возможна ручная модель с рукоятью на редукторе, но работать с ней неудобно в одиночку. Для эффективной работы потребуется минимум два человека: один управляет рукоятью, другой подает поленья. Использование мотора предпочтительнее, его можно взять от старой стиральной машины.

Винтовые дровоколы, созданные по упрощенной конструкции

Итак, изготовление качественного дровокола собственными силами является вполне реализуемой задачей, темь более найти все составляющие дровокола – не проблема. Однако еще более простыми по своей конструкции являются дровоколы без редуктора, вала, которые могут обойтись без подшипников и станины. Разве что нужно будет обзавестись мотором и рабочим элементом – конусом. Данный упрощенный тип дровокола представлен на фотографии ниже.

Конус с левой резьбой прикреплен непосредственно к валу электродвигателя или мотора, работающего на бензине. Крепеж осуществляется с помощью двух стопорных болтов. Данный тип крепления является весьма надежным. Остается только уделить должное внимание подбору электродвигателя. В этом случае он должен быть достаточно мощным, но до 3,5-4 кВт. Вал должен обладать скоростью не более 750-ти оборотов в минуту. При этом неважно, каких размеров имеется двигатель. Это никак не влияет на его месторасположение. Двигатель легко приподнять и смонтировать на дополнительной станине. Бывает, что мотор лучше всего слегка опустить, как это изображено на фотографии сверху. Таким образом, можно уменьшить высоту вала для удобства в распиле дров, да и двигатель станет более устойчив.

Вывод

При выборе дровокола важно оценить имеющиеся компоненты и возможности их приобретения. У кого-то может быть полный набор деталей для сборки реечного дровокола, а у других проще создать винтовой дровокол. Наличие собственного дровокола значительно упрощает работу на даче, поэтому стоит инвестировать время, усилия и средства в создание этого полезного инструмента. В будущем вы не пожалеете о таком решении.

Безопасность при работе с дровоколом

Работа с дровоколом, особенно если он изготовлен самостоятельно, требует особого внимания к безопасности. Прежде всего, необходимо помнить, что дровокол — это мощный инструмент, который может представлять опасность как для оператора, так и для окружающих. Поэтому соблюдение правил безопасности является обязательным условием для предотвращения травм и несчастных случаев.

Перед началом работы убедитесь, что вы обладаете необходимыми знаниями о конструкции и принципе работы вашего дровокола. Ознакомьтесь с инструкцией, если таковая имеется, и изучите все элементы управления. Если вы собираете дровокол самостоятельно, тщательно продумайте его конструкцию, чтобы избежать потенциальных опасностей.

Обязательно используйте средства индивидуальной защиты (СИЗ). К ним относятся:

• Защитные очки — они защитят ваши глаза от возможных осколков древесины.
• Перчатки — они помогут избежать порезов и ссадин при работе с древесиной.
• Наушники или беруши — защитят слух от шума, который может возникать при работе с дровоколом.
• Специальная обувь — рекомендуется носить обувь с жестким носком и нескользящей подошвой для предотвращения травм ног.

Перед началом работы убедитесь, что рабочая зона свободна от посторонних предметов и людей. Установите дровокол на ровной и стабильной поверхности, чтобы избежать его опрокидывания или перемещения во время работы. Если дровокол электрический, проверьте, чтобы кабель не был поврежден, а также убедитесь, что он подключен к исправной электросети.

При загрузке древесины в дровокол следите за тем, чтобы ваши руки и другие части тела находились на безопасном расстоянии от движущихся частей устройства. Никогда не пытайтесь убрать застрявшую древесину, пока дровокол работает. В случае, если древесина застряла, отключите устройство и дождитесь полной остановки всех движущихся частей.

Также важно следить за состоянием дровокола. Регулярно проверяйте его на наличие износа и повреждений. Если вы заметили какие-либо неисправности, немедленно остановите работу и проведите ремонт. Не забывайте о смазке движущихся частей, чтобы обеспечить их бесперебойную работу и избежать перегрева.

Наконец, обучите всех, кто будет работать с дровоколом, основным правилам безопасности. Убедитесь, что они понимают, как правильно использовать инструмент и какие меры предосторожности необходимо соблюдать. Это поможет создать безопасную рабочую атмосферу и снизить риск травм.

Вопрос-ответ

Какие должны быть обороты на дровоколах?

Какие должны быть обороты двигателя для винтового дровокола? Обороты двигателя не критичны, рекомендуются в диапазоне от 600 до 1500 оборотов в минуту.

Какой мощности двигатель мне нужен для дровокола?

Какой мощности должен быть двигатель моего дровокола? Двигатель вашего дровокола должен быть способен развивать постоянную скорость вращения 3600 об/мин. Такая скорость необходима для стандартных гидравлических насосов дровоколов, таких как наш. Мощность двигателя также определяется используемым насосом.

Какой мощности нужен двигатель для дровокола?

Для сборки дровокола своими руками необходим двигатель или мотоблок как минимум мощностью 3 л. с. или 2,2 кВт. Всё просто: чем выше мощность двигателя, тем выше производительность.

Какой электродвигатель нужен для гидравлического дровокола?

Получаем результат: необходим гидроцилиндр с поршнем диаметром 89,2 мм. Округляем в большую сторону до 90 мм. Наиболее подходящий серийный гидроцилиндр с поршнем 90 мм — это ЦГ 90х50х510 с ходом штока 510 мм.

Советы

СОВЕТ №1

Перед началом сборки винтового дровокола тщательно изучите чертежи и схемы. Это поможет вам понять все детали конструкции и избежать ошибок в процессе сборки. Убедитесь, что у вас есть все необходимые материалы и инструменты под рукой.

СОВЕТ №2

Используйте качественные материалы для изготовления дровокола. Например, выбирайте прочные стали для винта и рамы, чтобы обеспечить долговечность и надежность устройства. Не экономьте на деталях, так как это может привести к поломкам в будущем.

СОВЕТ №3

Обратите внимание на безопасность при работе с дровоколом. Убедитесь, что все движущиеся части защищены, а также используйте защитные очки и перчатки. Это поможет избежать травм во время эксплуатации устройства.

СОВЕТ №4

После завершения сборки проведите тестирование дровокола на небольшом количестве дров. Это позволит вам убедиться в его работоспособности и внести необходимые коррективы перед полноценным использованием. Регулярно проверяйте устройство на наличие износа и повреждений.
