Фундаменты мелкого заложения

Фундамент — основа любого здания, и его надежность влияет на долговечность и устойчивость строения. В статье рассмотрим фундаменты мелкого заложения, которые могут быть отличным решением для многих типов зданий. Узнаете о разновидностях таких фундаментов, их преимуществах и недостатках, а также получите советы по самостоятельному изготовлению. Эта информация будет полезна как профессионалам в строительстве, так и тем, кто планирует возведение собственного дома, позволяя сделать осознанный выбор подходящего типа фундамента.

Преимущества и недостатки

Взвешенное решение основывается на анализе преимуществ и недостатков конкретного сценария, включая мелкозаглубленный фундамент. Его достоинства:

• невысокая стоимость;
• простота установки;
• универсальность для большинства типов почвы;
• долговечность;
• экономия материалов;
• устойчивость к изменениям в грунте.

Стоимость мелкозаглубленного ленточного фундамента значительно ниже плитного. Затраты на такую конструкцию могут быть в несколько раз меньше, чем на фундамент глубокого заложения. При наличии терпения монтаж можно выполнить самостоятельно, что позволяет работать в удобное время. Мелкозаглубленный фундамент подходит для большинства типов почвы благодаря особенностям распределения нагрузки. Срок службы может достигать нескольких десятков лет при соблюдении рекомендаций по монтажу. Расход материалов снижается, что делает его более экономичным вариантом. Он также частично компенсирует сезонные изменения в почве.

Однако у конструкции есть недостатки. Риск разрушения при сильном пучении грунта возрастает при близком залегании грунтовых вод, что следует учитывать при монтаже. Для надежности требуется дополнительное армирование, укрепляющее конструкцию.

Эксперты в области строительства отмечают, что фундаменты мелкого заложения являются оптимальным решением для легких и средних зданий, особенно в условиях ограниченного бюджета и времени. Они подчеркивают, что такие фундаменты обеспечивают достаточную устойчивость и надежность при правильном проектировании и выполнении работ. Важным аспектом является выбор подходящего типа грунта, так как он напрямую влияет на долговечность конструкции. Специалисты также рекомендуют учитывать уровень грунтовых вод и климатические условия региона. При соблюдении всех норм и правил, фундаменты мелкого заложения могут служить долгие годы, обеспечивая безопасность и комфорт для жильцов.

Фундамент мелкого заложения с опорной подошвой, как сделать правильный фундамент?

Нюансы конструкции

Торцевая часть фундамента, на которую выполняется монтаж строения и которая располагается на определенном уровне над грунтом, называется обрезом. Нижняя часть ленты служит для равномерного распределения оказываемой нагрузки на грунт. Она называется подошвой фундамента. Высота конструкции замеряется от его обреза до подошвы. Ширина конструкции равняется размеру подошвы, но к ней прибавляется зазор на опалубку, если она будет установлена непосредственно в самой траншее. Часть фундамента, которая находится над поверхностью грунта обозначается как поколонник.

Глубокой траншеи при сооружении такой конструкции не требуется, поэтому затрачивается меньше времени на земляные работы. Верхний слой грунта снимается значительно проще, чем это происходит при значительном заглублении. Выемка верхнего слоя производится по причине того, что он является довольно рыхлым из-за наличия в нем растительности и насекомых, поэтому не способен гарантировать хорошей несущей способности. Верхние слои грунта больше подвержены процессам пучения, но можно быть уверенным в том, что монолитная конструкция будет нивелировать эти изменения, перемещаясь вместе со зданием. Чтобы добиться такого результата, необходимо правильным образом рассчитать ширину подошвы.

Совет! Когда производится расчет фундаментов мелкого заложения, необходимо учесть все возможные направления, в которых будут действовать силы при вспучивании грунта.

Если все сделано верно, тогда они будут компенсировать друг друга и конструкция не будет разрушена. Обычно нивелировать усилие, которое оказывается на подошву снизу вверх, удается за счет массы здания. Боковые воздействия уменьшаются за счет правильного расчета параметров высоты и ширины закладки.

Интересные факты

Вот несколько интересных фактов о фундаментах мелкого заложения:

1. Экономия материалов: Фундаменты мелкого заложения, такие как ленточные и плитные, требуют меньше строительных материалов по сравнению с глубокими фундаментами. Это делает их более экономически выгодными для строительства легких и средних зданий, особенно в условиях ограниченного бюджета.

2. Подходящие условия: Эти фундаменты идеально подходят для строительства на устойчивых и не подвижных грунтах, таких как глина или песок. Однако их использование может быть ограничено в районах с высоким уровнем грунтовых вод или в сейсмоопасных зонах, где предпочтительнее использовать более глубокие фундаменты.

3. Быстрота монтажа: Фундаменты мелкого заложения можно установить значительно быстрее, чем глубокие. Это связано с меньшими объемами земляных работ и простотой конструкции. В результате, время строительства сокращается, что особенно важно для коммерческих проектов с жесткими сроками.

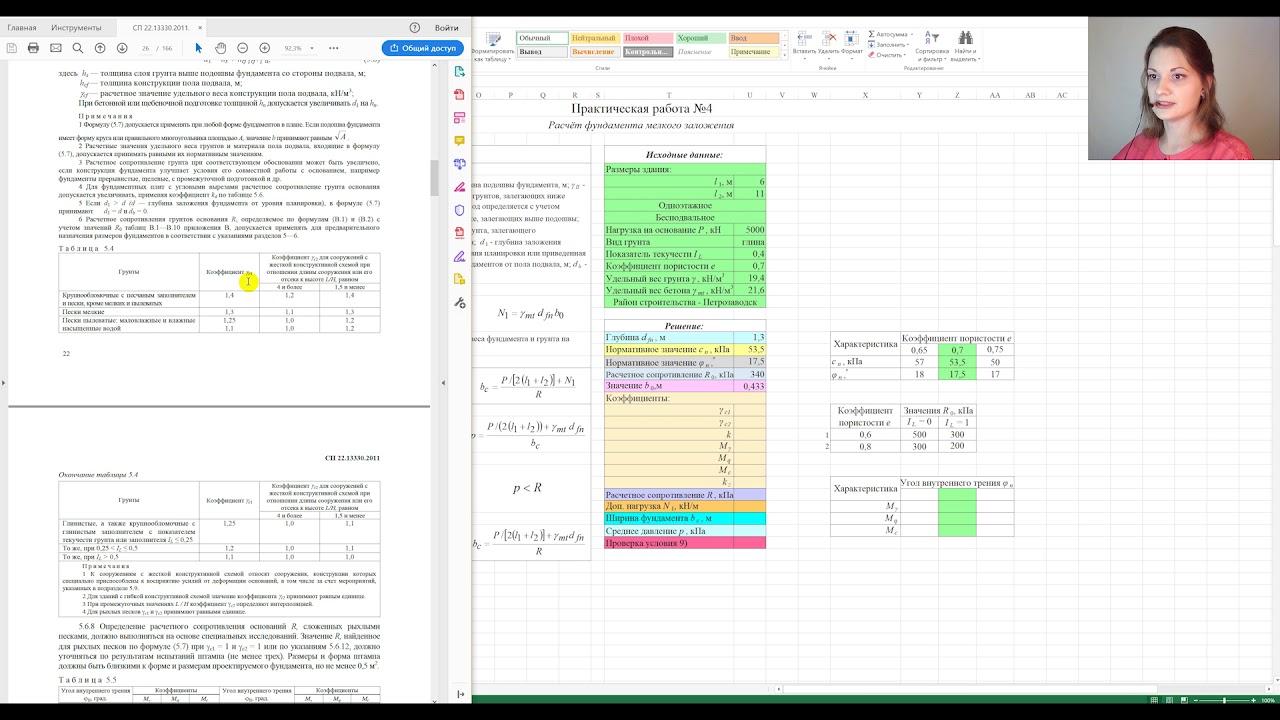

Практическая работа №4. Расчет фундамента мелкого заложения

Случаи использования МЗФ

Важно учитывать рекомендации и ограничения при использовании фундамента с мелким заложением. Одно из них — количество этажей в здании. Такой фундамент не подходит для многоэтажных строений. Здания выше одного этажа можно возводить только с применением каркасной или модульной технологии, что требует легких материалов, а не тяжелых каменных. Существуют также ограничения по весу для кирпичных строений, зависящие от толщины кирпичной стены, что влияет на общую массу конструкции.

Фундамент с мелким заложением подходит для строительства на грунтах с вечной мерзлотой, где грунт достаточно прочен, так как оттаивает лишь верхний слой. Однако углубиться ниже уровня промерзания невозможно. Он также эффективен для районов с песчаными почвами, равномерно распределяя нагрузку от здания по всей площади фундамента.

Разновидности МЗФ

Существует определенная классификация фундаментов мелкого заложения. Она базируется на способе строительства конструкции. Одной из самых привычных является ленточная конструкция. Изделие представляет собой монолитную конструкцию прямоугольной или квадратной формы. В некоторых случаях сооружаются фундаменты сложных форм, например, пятиугольников или с полукругами. В центре такой фигуры присутствует пространство, которое обычно засыпается песком или грунтом. Поверх укладывается стяжка и чистовой пол. Хотя этот вид основания и является наиболее используемым, есть и другие решения:

• мелкозаглубленный столбчатый фундамент;
• плитный;
• свайный;
• столбчатый.

Каждый из них наилучшим образом подходит для конкретных условий и имеет нюансы, которые необходимо учитывать во время строительства.

Мелкозаглубленный ленточный фундамент ПРАВИЛЬНО

Ленточный

При возведении ленточного фундамента важно правильно разметить территорию строительства. Процесс начинается с установки крайних колышков, обозначающих углы здания, и натяжки бечевки. Убедитесь, что угол прямой, проверив равенство диагоналей. На размеченной площади выполняется выемка грунта на глубину около полуметра. После подготовки траншеи необходимо утрамбовать ее дно, используя самодельную или механическую трамбовку.

Следующий этап — укладка двух слоев подсыпки толщиной около десяти сантиметров. Сначала укладывается крупнозернистый песок, который нужно тщательно утрамбовать. Второй слой состоит из щебня средней фракции, который равномерно распределяется по дну траншеи. Затем выполняется армирование фундамента металлической арматурой диаметром 10 мм или более. Решетка укладывается в два ряда с расстоянием между ними, чтобы металл был покрыт бетонным раствором на 8 см сверху и снизу.

Решетки располагаются друг над другом и соединяются вертикальными стойками из обрезков арматуры. Фиксация прутков осуществляется вязальной проволокой, а не сваркой, чтобы избежать коррозии и напряжений. Размер ячейки арматурной решетки составляет от 15 см. Решетка не должна укладываться непосредственно на щебень; для этого используются специальные подставки или кирпичи. Завершающим этапом является установка опалубки. Если грунт сыпучий, опалубку лучше установить внутри траншеи с предварительной гидроизоляцией.

Для опалубки используют доски, но предпочтительнее специальные панели или влагостойкая фанера большой толщины. Между элементами не должно быть значительных зазоров, чтобы раствор не вытекал. Когда конструкция готова, можно заливать бетон. Желательно выполнить заливку за один раз, чтобы избежать горизонтальных слоев, которые могут разрушиться. После заливки в бетоне могут оставаться воздушные карманы, которые удаляются с помощью глубинного вибратора.

После выравнивания и частичного схватывания укладывается гидроизоляционный материал, предотвращающий быстрое испарение влаги и образование трещин. В процессе набора прочности рекомендуется периодически поливать фундамент водой, кроме случаев, когда температура опускается ниже нуля, так как это усугубит ситуацию.

Совет: перед заливкой бетона продумайте, где и как будут проходить коммуникации, так как после заливки их прокладка станет затруднительной.

Плитный

Еще одной разновидностью среди конструкций фундаментов мелкого заложения является плитный фундамент. Такой фундамент обладает высокой прочностью и может быть сооружен на большинстве видов почвы. Устройство и внешний вид фундамента полностью соответствует его наименованию. Различают два вида плитных конструкций фундамента:

Второй вариант фундамента подразумевает использования утеплительного слоя в виде плит пенополистирола повышенной плотности. Они отлично выдерживают большое давление, поэтому не деформируются при заливке бетона. Отличие от предыдущего вида конструкции заключается в том, что котлован роется не траншеей, а цельным участком. Подготовка опорных слоев конструкции производится таким же образом, как и для ленточного фундамента.

Если грунт отличается близким расположением грунтовых вод или имеет в себе большое количество влаги, тогда первым делом выполняется первичная гидроизоляция конструкции. На дно котлована под фундамент укладывается геотекстиль или прочная клеенка. Отдельные элементы должны располагаться с перекрытием швов. Последние проклеиваются клейкой лентой, которая устойчива к влаге. Только после этого выкладывается подсыпка из щебня средней фракции. Ее минимальный слой в этом случае составляет 20 см. Далее выполняется дополнительная гидроизоляция конструкции, которая укладывается таким же методом, что и первая. Только в этом случае применяется материал, который не будет испорчен под давлением об острые края щебня.

Перед укладкой гидроизоляции щебень должен быть тщательно утрамбован, чтобы получилась ровная и прочная основа для конструкции. После второй гидроизоляции насыпается песок средней фракции. Когда грунт обладает значительной нестабильностью, тогда для правильного распределения нагрузки на фундамент, слой насыпи должен быть минимум 30 см. Его также важно хорошо утрамбовать. Если для этого будет использоваться вода, то не стоит усердствовать, т. к. гидроизоляция задержит влаги и превратит территорию в болото. Когда основа фундамента готова, тогда делается решетка для армирования. Конструкция сооружается по принципу, который был описан для ленточного фундамента. Далее выполняется заливка бетонным раствором.

Если грунт в местности не пресыщен влагой, тогда расположение слоев песка и щебня можно поменять местами. При этом трамбовка первого происходит поэтапно, т. к. за один раз сложно пройти слой больше 15 см, если не используется промышленный каток. Но при самостоятельной заливке фундамента раздобыть такой довольно сложно. На щебень делается выкладка утепляющего материала, а уже на нем размещается решетка. При этом в местах, где будут проходить несущие и межкомнатные стены, слой заливки увеличивается за счет уменьшения толщины утеплителя.

Совет! Совместно с утепленным плитным фундаментом можно использовать теплый пол, трубы которого укладываются на армирующую сетку и заливаются бетоном.

Свайный

Свайный фундамент мелкого заложения отличается от традиционного. Он сочетает элементы свайного и ленточного фундамента. Подготовка к его возведению аналогична процессу для стандартного ленточного фундамента с небольшой глубиной. Главное отличие — бурение отверстий для свай в подготовленной траншее. Глубина этих отверстий должна достигать прочных слоев грунта для надежной опоры конструкции.

После подготовки лунок для свай переходят к их заливке и армированию. В некоторых случаях используют асбестоцементные трубы в качестве опалубки, чтобы предотвратить растекание бетона. Труба устанавливается в отверстие, на дно укладывается подушка из щебня, затем заливается немного бетона, и труба приподнимается для формирования бетонной подушки. Внутри трубы размещаются арматурные прутья для усиления сваи.

Длина арматурных прутьев должна быть достаточной для переплетения с основным армированием.

Следующий этап включает армирование основного пояса, установку опалубки и заливку бетоном всей площади. Обязательно используйте глубинный вибратор для максимального заполнения пространства бетоном. Уход за конструкцией до полного набора прочности аналогичен уходу за обычным ленточным фундаментом.

Столбчатый

Столбчатая конструкция фундамента, которая имеет небольшое заглубление используется для зданий с небольшой массой. Его сооружение осуществляется по примеру ленточной конструкции, но заливка производится не сплошная, а отдельных элементов или столбов. При этом для каждого из них монтируется своя опалубка и выполняется армирование. В некоторых случаях столбы объединяются между собой посредством ростверка, который объединяет их в монолитную конструкцию. Дополнительные советы по сооружению конструкции мелкозаглубленного фундамента есть в видео ниже.

Резюме

Строительство фундамента с небольшим заглублением имеет свои плюсы и минусы. Все типы конструкций можно создать самостоятельно, но для заливки некоторых из них может потребоваться дополнительное оборудование, чтобы выполнить процесс быстро и достичь монолитности. Это особенно актуально для плитного фундамента.

Выбор материалов для МЗФ

При проектировании и строительстве фундаментов мелкого заложения (МЗФ) важным этапом является выбор материалов, которые будут использоваться в процессе возведения. Правильный выбор материалов обеспечивает долговечность, устойчивость и надежность фундамента, а также влияет на общую стоимость строительства.

Основными материалами, используемыми для МЗФ, являются:

• Бетон: Один из самых распространенных материалов для фундаментов. Он обладает высокой прочностью и долговечностью. Для МЗФ чаще всего используется бетон марки не ниже М200. Важно учитывать, что бетон должен быть морозостойким и водонепроницаемым, особенно в регионах с суровыми климатическими условиями.
• Кирпич: Используется для создания стен подвалов и цокольных этажей. Кирпич обладает хорошими теплоизоляционными свойствами и устойчив к воздействию влаги. Однако его использование в качестве основного материала для фундамента ограничено из-за меньшей прочности по сравнению с бетоном.
• Блоки: Газобетонные и пенобетонные блоки также могут быть использованы для МЗФ. Они легкие, имеют хорошие теплоизоляционные свойства и просты в монтаже. Однако следует учитывать, что такие блоки требуют дополнительной защиты от влаги.
• Металлические конструкции: В некоторых случаях для МЗФ могут использоваться металлические элементы, такие как стальные балки и колонны. Они обеспечивают высокую прочность и устойчивость, но требуют антикоррозийной обработки и могут быть более дорогими в сравнении с другими материалами.
• Дерево: В редких случаях для мелкозаглубленных фундаментов могут использоваться деревянные элементы, например, для создания опалубки или в качестве временных конструкций. Однако дерево не рекомендуется использовать в качестве основного материала из-за его подверженности гниению и воздействию вредителей.

При выборе материалов для МЗФ необходимо учитывать следующие факторы:

• Геологические условия: Перед началом строительства важно провести геологические изыскания, чтобы определить тип грунта, уровень грунтовых вод и другие характеристики, которые могут повлиять на выбор материалов.
• Климатические условия: В зависимости от региона, где будет строиться фундамент, необходимо учитывать климатические условия, такие как температура, количество осадков и уровень влажности. Это поможет выбрать материалы, которые будут устойчивы к воздействию внешней среды.
• Нагрузочные характеристики: Важно рассчитать предполагаемые нагрузки на фундамент, чтобы выбрать материалы, которые смогут их выдержать. Это включает в себя вес здания, а также дополнительные нагрузки, такие как снег, ветер и сейсмические воздействия.
• Экономические факторы: Стоимость материалов и их доступность также играют важную роль в выборе. Необходимо учитывать не только цену самих материалов, но и затраты на их доставку, монтаж и последующее обслуживание.

Таким образом, выбор материалов для фундаментов мелкого заложения требует комплексного подхода и тщательного анализа всех факторов, чтобы обеспечить надежность и долговечность конструкции.

Вопрос-ответ

Что относится к фундаментам мелкого заложения?

Виды фундаментов мелкого заложения: выделяют ленточные, столбчатые и плитные фундаменты мелкого заложения, которые, в свою очередь, различаются по технологиям конструирования и материалам, используемым для строительства.

Какая минимальная глубина заложения фундамента?

Минимальная глубина заложения фундаментов под наружные конструкции сооружений, возводимых на всех грунтах, кроме скальных, должна быть не менее 0,5 м от поверхности планировки участка.

Каким методом определяется осадка фундамента мелкого заложения?

2.1. Расчет осадки фундамента мелкого заложения согласно ТКП 45-5.01-67-2007 [1] рекомендуется проводить методом послойного суммирования.

Как отличить мелкозаглубленный фундамент от глубокого заложения?

Мелкозаглублённые фундаменты возводятся близко к поверхности земли или передают нагрузки на небольшую глубину. Термин «глубокий фундамент» относится к фундаменту, заложенному на большей глубине или передающему нагрузки на глубокие слои. Как правило, мелкозаглублённый фундамент не глубже подошвы фундамента или около трёх метров.

Советы

СОВЕТ №1

Перед началом строительства обязательно проведите геологические исследования участка. Это поможет определить тип почвы и уровень грунтовых вод, что критично для выбора подходящего фундамента мелкого заложения.

СОВЕТ №2

Выбирайте тип фундамента в зависимости от нагрузки на него. Для легких конструкций, таких как деревянные дома или дачи, подойдет ленточный или плитный фундамент, тогда как для более тяжелых зданий может потребоваться более прочная основа.

СОВЕТ №3

Обратите внимание на дренажные системы. Правильная организация дренажа вокруг фундамента поможет избежать накопления влаги и, как следствие, разрушения фундамента в будущем.

СОВЕТ №4

Не забывайте о теплоизоляции фундамента. Это поможет предотвратить промерзание почвы и снизит риск повреждения фундамента в зимний период, особенно в регионах с холодным климатом.
