Печь Кузнецова для бани своими руками

Печь Кузнецова для бани — оптимальное решение для обогрева парного помещения, обеспечивающее экономичность и простоту эксплуатации. В статье рассмотрим, как построить эту печь своими руками, учитывая нюансы конструкции. Вы узнаете о преимуществах печи Кузнецова, принципе работы, необходимых материалах и инструментах, а также получите пошаговую инструкцию по выкладке, что поможет создать надежный и эффективный источник тепла в вашей бане.

Кирпичные банные печи Кузнецова

Эти дровяные топки — классические модели с прямым сжиганием древесины на чугунных колосниках. Тепло выделяется через фронтальную поверхность и боковые карманы, называемые колпаками. В печи может быть один или два колпака. Идея кирпичной печи для бани с встроенным колпаком существует давно, а Кузнецов усовершенствовал этот принцип и предложил уникальную схему.

Создание печи Кузнецова для бани своими руками — задача, требующая внимательного подхода и знаний. Эксперты отмечают, что такая печь обладает высокой эффективностью и экономичностью, что делает её популярным выбором среди любителей банных процедур. При правильной конструкции и соблюдении всех технологий, печь обеспечивает равномерный прогрев помещения и длительное сохранение тепла.

Специалисты рекомендуют тщательно изучить чертежи и схемы, чтобы избежать распространенных ошибок. Важно также использовать качественные материалы, что значительно увеличит срок службы печи. Кроме того, опытные мастера советуют уделить внимание вентиляции и дымоходу, так как это напрямую влияет на безопасность и комфорт в бане. В целом, при наличии необходимых навыков и терпения, создание печи Кузнецова своими руками может стать не только увлекательным процессом, но и залогом успешной эксплуатации бани.

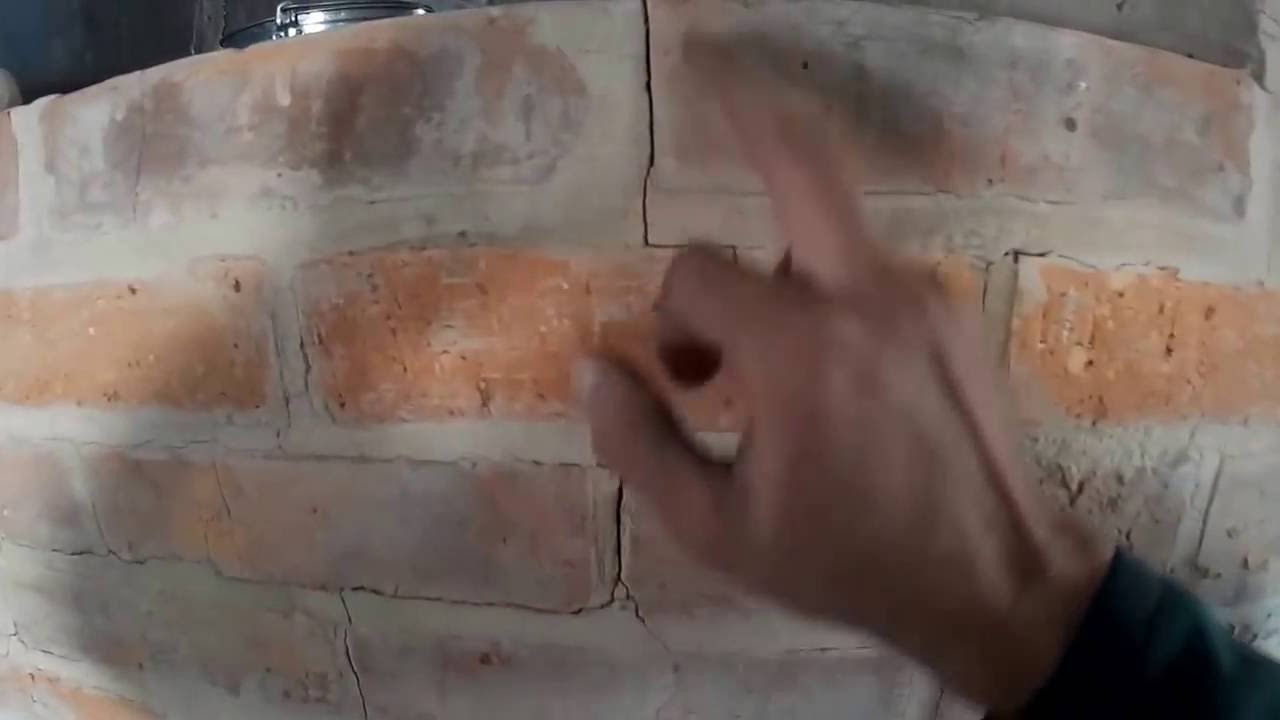

Первый опыт эксплуатации печи Кузнецова

Схема топки Кузнецова

Благодаря новациям Кузнецова удалось решить две довольно серьезные проблемы:

• Уменьшить габариты кирпичной печи, что позволило устанавливать ее даже в небольших парилках бани;
• Добиться полного сгорания дров при минимальном количестве выделяющейся сажи и водного конденсата.

Важно! В целом кирпичная коробка получается компактной и легкой, поэтому очень часто кирпичная печь Кузнецова для бани ставится на простой бутовый фундамент или даже на деревянные полы.

В среднем высота печи Кузнецова с учетом полости для каменки не превышает 110-120 см, ширина и длина в основании – 80х90 см. Это оптимальный вариант для парилки и обогрева бани. При таких габаритах взрослому человеку одинаково удобно управляться и с поливом засыпки в каменке, и с чисткой топки и подзольника.

Основным элементом печи Кузнецова является колпак. Большая часть горячих продуктов горения не выбрасывается через свод топки в трубу дымохода, а дополнительно попадает в боковую полость, где отдает тепло, охлаждается, и только после этого через дымовой канал выбрасывается вверх, на крышу.

Интересные факты

Вот несколько интересных фактов о печи Кузнецова для бани, которые могут быть полезны тем, кто хочет построить ее своими руками:

1. Эффективность и экономия топлива: Печи Кузнецова отличаются высокой теплотворной способностью и эффективностью. Благодаря особой конструкции, они способны быстро нагревать помещение и поддерживать тепло длительное время, что позволяет экономить дрова и снижает затраты на отопление.

2. Универсальность: Печи Кузнецова могут использоваться не только для бани, но и для других помещений, таких как дачи или загородные дома. Их можно адаптировать под различные нужды, например, добавив варочную поверхность или теплообменник для подогрева воды.

3. Простота в строительстве: Несмотря на свою сложную конструкцию, печь Кузнецова может быть построена своими руками даже теми, кто не имеет большого опыта в кладке. Существуют множество подробных схем и инструкций, которые помогают новичкам справиться с задачей, а также видеоуроки, которые наглядно демонстрируют процесс.

Устройство кирпичной печи Кузнецова. Движение газов в колпаковой печи. Процесс горения древесины!

Виды печей

Колпак в системе дымоотведения используется давно. Он представлен в различных вариантах: от кирпичного свода в печах до чугунных плит и каменной засыпки. Простая банная печь с колпаком может включать встроенный стальной или медный свод, что улучшает движение горячих газов.

Дополнительная камера может быть установлена над топкой для более эффективного подогрева камней или водяного бака.

Кирпичные печи Кузнецова отличаются от традиционных моделей с колпаком по трем критериям:

• В колпаке происходит дожигание несгоревших газов, поэтому печи Кузнецова имеют высокую и вытянутую форму корпуса.
• Колпак обеспечивает минимальное сопротивление для газов, что увеличивает тягу в дымоходе по сравнению с классическими моделями.
• Дополнительный карман внутри корпуса оформляется как отдельная камера, расположенная рядом с топкой или в верхней части.

Каменка с колпаком по принципу Кузнецова легко узнаваема благодаря дополнительному окошку с дверцей рядом с зольником.

Дополнительная камера колпака не только улучшает сжигание дров, но и компенсирует пульсации горячих газов в дымоходе.

Правильный выбор порядовки банной печи Кузнецова позволяет избежать обратной тяги в трубе и выброса сажи из дымохода на крышу бани.

Достоинства

Основные преимущества печи Кузнецова – это не только отсутствие сажевых пятен на крыше бани или защита от забросов дыма внутрь парилки. Достоинств у системы Кузнецова довольно много, можно перечислить лишь наиболее важные:

• Наличие в колпаке решетки из шамотного кирпича, на котором происходит дожигание газов и сажи в раскаленных водяных парах. В результате в дымоход печи Кузнецова попадают лишь неконденсирующиеся и летучие вещества. Проще говоря, дымовая труба не забивается сажей и не потеет конденсатом;
• Высокий КПД топки, примерно на уровне 95%, что на 15-20% выше, чем у обычной кирпичной печи, построенной в бане с прямым отводом дыма в трубу;
• Высокая температура свода в колпаке обеспечивает нагрев засыпки до 400оС, камни никогда не будут холодными, даже при небольшой загрузке топки дровами.

Особенностью конструкции Кузнецова является то, что в процессе дожигания газов под сводом топки в верхней части колпака развивается очень высокая температура. Это способствует глубокому сжиганию газов, продуктов термолиза дров. На первый взгляд пустяк, но если кому-то придет в голову топить печь в бане сосновыми дровами или нарезанными чурками от деревянных шпал, ничего страшного не произойдет. Ничего, кроме постороннего запаха, не появится.

Кузнецов, разрабатывая в прошлом веке свою версию дровяной печи для бани, придумал интересное устройство, известное, как сухой шов. По сути, это вертикальная щель или зазор 1,5-2 см между стенкой и торцом перегородки, отделяющей пространство колпака от топки. Через верхнюю часть зазора горячие газы перетекают из топки в колпаковое пространство.

Через нижний край шва более холодные балластные газы, не поддерживающие горение, прямиком отправляются в дымоход, не отбирая драгоценное тепло у продуктов горения. Именно благодаря этому устройству печь Кузнецова получила широкое распространение, как наиболее экономичная для обогрева бани, жилых помещений, для сушки продуктов и выпечки хлеба.

Секретный секрет банной печи Кузнецова И.В.

Как сделать печь Кузнецова для бани своими руками

При выборе схемы кирпичной каменки учитывайте особенности внутреннего пространства бани и свои возможности. Не каждый может самостоятельно построить печь-каменку с множеством карманов и перегородок. Если у вас есть опыт в укладке печей, можно попробовать систему Кузнецова. Для первого опыта лучше выбрать более простой вариант с одним карманом.

Чертеж и порядовка

Ниже представлен универсальный вариант каменки с размерами основания 630х1020 мм. Высота печи составляет всего 1050 мм.

Среди достоинств данной схемы можно отметить простую раскладку перегородок внутри печи. К отрицательным сторонам относят наличие каминного зуба. Без него печь будет неэкономичной. Обычно такие каменки применяют в небольших банях, где каменка одновременно прогревает и парилку, и мойку с предбанником.

Простой вариант печи Кузнецова

Более доступный и экономичный вариант для самостоятельного изготовления печи представлен на схеме ниже. Печь Кузнецова — это коробчатая конструкция из красного кирпича с тремя камерами: первая для топки, вторая и третья для дожигающего колпака и вытяжного канала.

Перегородка и внутренняя поверхность топки облицованы шамотным кирпичом, что предотвращает прогары и трещины в перегородках и стенках печи.

Печь Кузнецова можно дополнить камерой для подогрева воздуха или установить дожигающую катализаторную решетку из шамотного камня.

Какие материалы нужны

Для выкладки наружных стен печи Кузнецова рекомендуется использовать красный керамический камень марки М150 размером 250х120х65 мм, без облегчающих кромок и полостей. В среднем на одну печку уйдет не менее 200 шт. кирпича. В качестве кладочного раствора можно использовать замес на глине и низкомарочном цементе, но лучше купить хороший клей для каминных и кирпичных печей бани.

То же самое касается укладки огнеупора, топку по рекомендациям Кузнецова выкладываем шамотом ШБ8, остальные части, в том числе колпак и полость под сухим швом, кирпичом Ш5. Клей для шамота нужно покупать, любые самодельные растворы рассыпаются в течение месяца, даже при небольшой нагрузке бани.

Также потребуется асбестовое волокно в шнурах, базальтовый картон толщиной 5 мм, металлические, лучше чугунные вставки в портал печи, а также сопутствующая запорная арматура, чугунный колосник, дверцы и задвижки.

Кроме того, для обустройства фундамента печи Кузнецова в бане потребуется бутовый камень, песок, щебень, небольшое количество рубероида и металлическая сетка для армирования подошвы.

Необходимые инструменты

Для возведения печи Кузнецова потребуется тот же набор инструментов, что и для обычной кирпичной печи в бане. Кроме шанцевого инструмента для выемки котлована понадобятся:

• Штангель-циркуль, рулетка, строительный уровень и столярный уголок;
• Контейнер для приготовления клея или кладочного раствора;
• Мастерок и молоток для каменщика;
• Болгарка с дисками для камня и несколько кругов с алмазным напылением для резки шамота;
• Проволока, арматура и инструмент для их обрезки.

Особое внимание стоит уделить нарезке кирпича. Красный керамический кирпич можно резать угловой шлифмашиной, а шамотный кирпич нужно вырезать в несколько этапов с небольшой нагрузкой, чтобы избежать перегрева и термических ударов. Шамотный камень может раскалываться в неожиданных местах. Резка кирпича для печи по системе Кузнецова будет происходить часто и в больших объемах.

Подготовка фундамента

Прежде всего нужно рассчитать общий вес печи Кузнецова, отдельно считаем количество красного и шамотного кирпича. К полученному добавляем вес дымохода и каменной засыпки. Если вес получился более 400 кг, то нужно будет делать индивидуальный фундамент.

Обычно основание внутри бани заливают в виде бетонной плиты. В грунте отрывают котлован, размеры которого должны быть больше габаритов печи минимум в 1,2-1,5 крат. На дно осыпается песок с мелким гравием. Далее укладывают бутовый камень, поверх которого заливают бетонную подушку. На деревянный пол бани лучше не ставить, слишком уж горячей получается топка Кузнецова.

Последним этапом на бетон наплавляют рубероид и укладывают базальтовый картон термоизоляции. При этом плоскость основания должна быть выше уровня пола в бане минимум на 40-50 мм, а образовавшуюся щель по периметру фундамента затирают термостойким герметиком.

Кирпичная кладка

Строительство каменки Кузнецова начинается с укладки первого ряда — площадки или сгона из керамического камня в два слоя с перекрытием швов.

Далее формируем дно и желоб зольника из шамота, устанавливаем чугунный колосник и возводим наружные стены и перегородку из красного кирпича, отделяющую топку от колпака и дымоходного канала. Толщина шва не должна превышать 7 мм.

Стены возводим до уровня топливной камеры, затем изготавливаем основные элементы печи Кузнецова — решетку из шамота и сухой шов. Внутренние стены обшиваем базальтовым картоном и покрываем тонкими шамотными плитками.

Устанавливаем дверцу в топочную камеру, фиксируя ее проволокой, а швы и стыки заполняем асбестовым шнуром. Процесс заделки повторяем после первого прогрева и охлаждения, не проводя мойку в бане.

Верхнюю плоскость каменки укладываем кирпичом, а в потолочном своде устанавливаем чугунную задвижку с штоковым приводом.

Возможные сложности

Большинство проблемных ситуаций с системой Кузнецова возникает из-за неправильной эксплуатации. На первых порах нельзя греть помещение бани на полной мощности. Факел внутри кузнецовской топки почти втрое выше, чем у обычной печи, поэтому стены и особенно свод очень быстро нагреваются. В результате появляются трещины и выкрашивается кладочный клей.

Кроме того, все металлические детали внутри топки должны иметь свободную посадку, чтобы тепловое расширение металла не разорвало шов или не выдавило камень.

Еще одна проблема может возникнуть в ситуации, когда дверца топки рамкой плотно соприкасается с раскаленным шамотом, со временем огнеупорный камень выдавит металлическую основу, и аппарат Кузнецова без видимых причин начнет дымить внутри бани.

Заключение

Печь Кузнецова для бани — современное и эффективное решение, отличающееся экономичностью и надежностью. Однако ее высокая стоимость оправдана только при использовании парной не менее 30 часов в неделю. В противном случае лучше установить современную чугунную каменку с кирпичным экраном.

Уход и обслуживание печи Кузнецова

Уход и обслуживание печи Кузнецова являются важными аспектами, которые обеспечивают долговечность и эффективность работы устройства. Правильный уход не только продлевает срок службы печи, но и гарантирует безопасность ее эксплуатации. Рассмотрим основные моменты, на которые стоит обратить внимание.

Регулярная чистка

Одним из ключевых моментов в обслуживании печи является регулярная чистка. Сажа и копоть, образующиеся в процессе горения, могут значительно снизить эффективность работы печи и привести к перегреву. Рекомендуется проводить чистку дымохода не реже одного раза в месяц в период активного использования. Для этого необходимо:

• Отключить печь от системы отопления и дождаться полного остывания.
• Снять дымоход и очистить его от сажи с помощью специальной щетки или скребка.
• Проверить состояние дымохода на наличие трещин и повреждений.

Проверка герметичности

Герметичность печи играет важную роль в ее работе. Необходимо регулярно проверять все швы и соединения на наличие трещин и зазоров. Если обнаружены повреждения, их следует немедленно устранить. Для этого можно использовать специальный герметик для печей или высокотемпературную краску.

Уход за топкой

Топка печи Кузнецова также требует внимания. Необходимо следить за состоянием кирпичей и кладки. Если кирпичи начинают разрушаться, их следует заменить. Кроме того, рекомендуется периодически обрабатывать внутренние поверхности топки специальными составами, которые защищают от высоких температур и коррозии.

Проверка системы вентиляции

Эффективная работа печи зависит от правильной вентиляции. Необходимо следить за тем, чтобы вентиляционные отверстия не были заблокированы. Регулярная проверка системы вентиляции поможет избежать проблем с дымоходом и обеспечит нормальное горение топлива.

Обслуживание теплообменника

Если ваша печь оборудована теплообменником, его также следует регулярно проверять. Накопление накипи и загрязнений может снизить эффективность передачи тепла. Для очистки теплообменника используйте специальные средства, предназначенные для удаления накипи.

Подготовка к сезону

Перед началом отопительного сезона рекомендуется провести полное техническое обслуживание печи. Это включает в себя:

• Проверку всех элементов конструкции на наличие повреждений.
• Очистку дымохода и топки.
• Проверку герметичности швов и соединений.
• Обработку теплообменника и других металлических частей антикоррозийными составами.

Соблюдение этих простых правил поможет вам поддерживать печь Кузнецова в отличном состоянии, обеспечивая комфорт и безопасность в вашей бане на протяжении многих лет.

Вопрос-ответ

Сколько кирпича надо на печь Кузнецова?

Для осуществления кладки такого рода отопительного устройства понадобится схема. Материалы, требующиеся для работы: полнотелый красный кирпич – 755 шт., шамотный кирпич – 65 шт.

Какое расстояние должно быть между печкой и стеной в бане?

В идеале это расстояние должно составлять минимум 50 см, но лучше увеличить его до 70-100 см для дополнительной защиты.

Как правильно топить печь Кузнецова?

Для этого первоначально печь протапливают два раза в сутки, 1-1,5 часа небольшим количеством топлива (не более 2 кг с влажностью не более 15%) при открытой поддувальной и топочной дверке. Нельзя использовать щепу, стружку, картон в больших количествах.

Советы

СОВЕТ №1

Перед началом строительства печи Кузнецова для бани, тщательно изучите чертежи и схемы. Это поможет вам понять все нюансы конструкции и избежать ошибок в процессе сборки.

СОВЕТ №2

Используйте качественные материалы, такие как огнеупорный кирпич и жаростойкий раствор. Это обеспечит долговечность вашей печи и безопасность в эксплуатации.

СОВЕТ №3

Обратите внимание на правильное размещение печи в бане. Она должна находиться в центре помещения для равномерного прогрева, а также иметь достаточное расстояние до стен и мебели для предотвращения перегрева.

СОВЕТ №4

Не забывайте о вентиляции. Правильная система вентиляции поможет избежать избыточной влажности и обеспечит комфортные условия в бане, а также продлит срок службы печи.
