Печь в баню из металла своими руками: чертежи, колосники, шибер

Печь — ключевой элемент русской бани, создающий атмосферу и тепло. В статье рассмотрим, как самостоятельно изготовить металлическую печь для бани, включая чертежи, конструктивные особенности и важные детали, такие как колосники и шибер. Узнаете о различных типах печей, их преимуществах и недостатках, а также получите пошаговые инструкции по сборке и установке, что поможет сэкономить средства и создать комфортные условия для отдыха и оздоровления в бане.

Достоинства и недостатки металлических банных печей

Металлические агрегаты для бань компактнее и мобильнее кирпичных и монолитных конструкций. Парные обычно имеют небольшие размеры, что делает их удобными. Преимущества металлических отопительных систем:

• компактные модели хорошо вписываются в ограниченное пространство парной;
• не требуется усиление фундамента;
• возможность самостоятельной сварки экономит средства;
• доступность необходимых компонентов.

Однако у металлических печей есть и недостатки:

• они не сохраняют тепло и быстро остывают, что требует постоянного поддержания горения;
• подходят только для небольших помещений;
• необходимо устанавливать двойные стенки с воздушным зазором для предотвращения теплового удара;
• высокая пожароопасность требует усиленной обшивки корпуса изнутри.

Создание печи для бани из металла своими руками — задача, требующая внимательного подхода и знаний. Эксперты отмечают, что правильные чертежи являются основой успешного проекта. Они позволяют учесть все необходимые размеры и детали, что особенно важно для обеспечения эффективного теплообмена. Колосники, как важный элемент конструкции, должны быть изготовлены из прочного материала, чтобы выдерживать высокие температуры и обеспечивать хорошую циркуляцию воздуха. Шибер, в свою очередь, играет ключевую роль в регулировке тяги и поддержании нужной температуры в парной. Специалисты советуют тщательно подбирать все компоненты и следовать рекомендациям по сборке, чтобы обеспечить безопасность и долговечность печи. Правильный подход к проектированию и изготовлению печи позволит создать комфортные условия для отдыха и оздоровления.

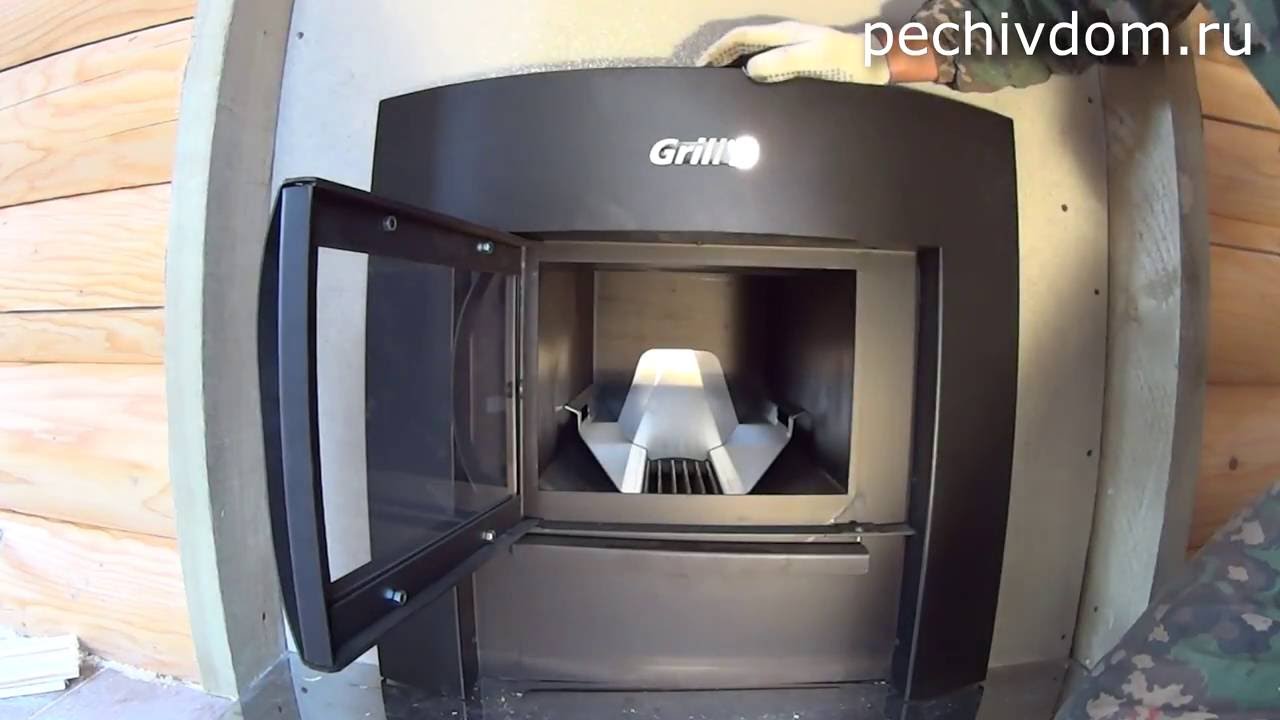

Собираем Банную Печь, ставим колосник и пластины и нерж.

Типы конструкции железной печи

Выделяют 2 типа устройств отопления из металла для бани:

1. Горячего. Такие конструкции быстро нагреваются. Специалисты рекомендуют устанавливать их в помещениях непостоянного использования, например, на даче. В других помещениях контролировать температуру нагрева будет невозможно, что приведет к перегреву воздуха.
2. Холодного. Агрегаты снабжают системой контроля температуры. Стенки таких устройств не нагреваются выше 50⁰С.

Выделяют 3 вида конструкции отопительных устройств:

1. Аппараты закрытого типа. Компактное оборудование устанавливают в небольших банях. Изнутри устройство обкладывают огнеупорным материалом для повышения теплостойкости. Также размещают решетку для камней.
2. Агрегаты открытого типа. Аппараты часто снабжают емкостью для воды и открытой каменкой.
3. Комбинированные аппараты.

По виду топлива выделяют печи для бани:

• на угле;
• дровяные;
• электрические;
• газовые печи.

Компонент печи	Характеристики/Материалы	Советы по изготовлению/установке
Топка	Сталь толщиной 4-6 мм (жаропрочная сталь предпочтительнее), сварные швы тщательно зачищены и обработаны	Обеспечить достаточный объем для закладки дров, расположить дверцу с удобным углом открывания, предусмотреть зольник достаточного размера.
Колосниковая решетка	Чугун или сталь толщиной 8-10 мм (сварная конструкция из прутков), размер ячеек 10-15 мм	Обеспечить равномерное распределение воздуха под колосниками, предусмотреть возможность очистки от золы.
Шибер (заслонка)	Сталь толщиной 3-4 мм, плотно прилегающая к корпусу	Обеспечить плавное и герметичное закрывание/открывание, использовать термостойкую ручку.
Дверца топки	Сталь толщиной 4-6 мм (с жаропрочным стеклом или без), уплотнительная прокладка	Обеспечить герметичность, удобство открывания и закрывания.
Дверца зольника	Сталь толщиной 3-4 мм	Обеспечить герметичность, удобство очистки золы.
Труба	Сталь толщиной 2-3 мм (нержавеющая сталь предпочтительнее), диаметр не менее 100 мм	Обеспечить вертикальный участок трубы не менее 1 м, использовать конденсатосборник, соблюдать правила пожарной безопасности.
Теплоизоляция	Базальтовая вата, керамическое волокно	Обеспечить надежную теплоизоляцию, защитить от ожогов.

Интересные факты

Вот несколько интересных фактов о печах для бани из металла, которые могут быть полезны при их изготовлении своими руками:

1. Эффективность теплообмена: Металлические печи для бань часто имеют высокую теплопроводность, что позволяет им быстро нагреваться и эффективно передавать тепло в помещение. Это делает их идеальными для бань, где требуется быстрое прогревание воздуха и камней.

2. Индивидуальные чертежи: Создание чертежей для печи — это не только вопрос эстетики, но и функциональности. Правильное проектирование позволяет учесть такие факторы, как размер бани, тип используемого топлива и желаемая температура. Многие мастера используют программы для 3D-моделирования, чтобы визуализировать свою печь до начала сборки.

3. Колосники и шиберы: Эти элементы играют ключевую роль в работе печи. Колосники обеспечивают правильную циркуляцию воздуха и отвод золы, что способствует более эффективному сгоранию топлива. Шиберы, в свою очередь, позволяют регулировать поток воздуха и, соответственно, интенсивность горения, что помогает поддерживать нужную температуру в бане и экономить топливо.

ПЕЧЬ в БАНЮ обложил кирпичом и СГОРЕЛ 🙁 НЕ повтори ошибки!

Чертежи печей для бани из металла

Существует множество устройств с различной конструкцией и принципом работы. Перед сборкой металлической печи для бани своими руками необходимо подготовить чертеж.

Первый шаг — создание топки. Размеры зависят от площади помещения. Опытные печники рекомендуют делать высоту и ширину печи одинаковыми. Многие специалисты предполагают использование готовых компонентов.

Топка делится на два отделения: в первом происходит сжигание топлива, во втором собирается зола. Между секциями устанавливается колосниковая решетка и отдельные дверцы. Зольник может выполнять функцию поддувала для улучшения тяги.

Верхнюю часть конструкции оформляют решеткой для каменки с дверцей.

Рекомендуется использовать металл толщиной 5-8 мм, чтобы избежать деформации при нагреве и обеспечить эффективную теплоотдачу.

В верхнем отсеке размещают камни, что позволяет дольше поддерживать высокую температуру в парной. Популярной является печь для бани «паровоз», чертеж которой представлен ниже.

Верх каменки оборудуют дымоотводом, вокруг которого устанавливается бак для воды. Дым, проходя через трубу, нагревает жидкость в баке.

Трубу в баке необходимо устанавливать строго по центру. Внизу монтируется кран для удобного набора воды, а контейнер изготавливают из прочной трубы.

На этапе проектирования важно точно определить место выхода дымоотвода на крыше, чтобы установить проем с теплоизолятором и избежать возгорания. Для обеспечения тяги труба должна располагаться на высоте не менее 4 метров.

Печники рекомендуют использовать готовые элементы для дымохода, так как они увеличивают срок службы агрегата благодаря огнестойким материалам.

На дымоход устанавливается защитный экран, который предотвращает воздействие горячего воздуха на стены и крышу бани. Труба и экран должны быть выполнены из светоотражающих материалов.

Печь на дровах для бани своими руками

Чтобы смастерить печь для бани из металла своими руками, необходимо нарисовать чертеж или подобрать уже готовый. На рисунке ниже представлен самый простой вариант отопительного агрегата для бани. Обозначения:

1. Выдвижной зольник с дверцей поддувала.
2. Корпус из металла.
3. Топка.
4. Решетка.
5. Каменка.
6. Труба.

Сооружают печь для бани из нержавейки, листового металла или трубы.

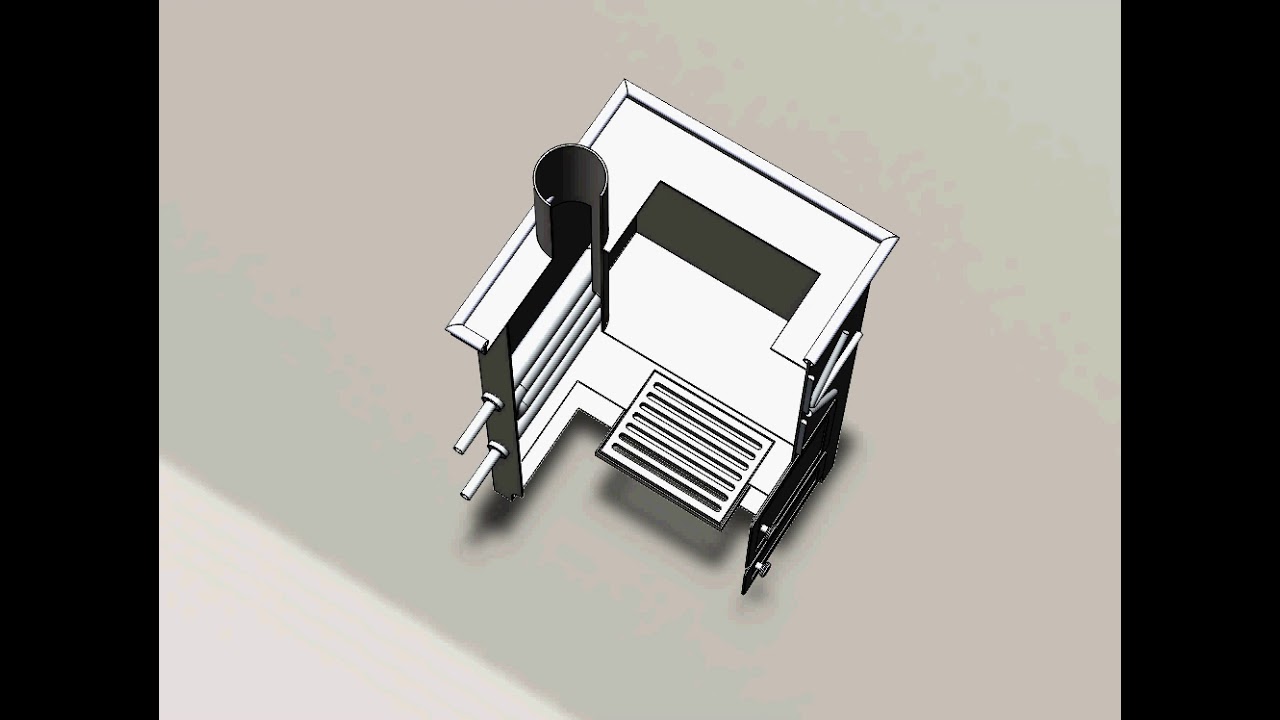

металлическая печь для бани с теплообменником своими руками чертежи

Предварительная подготовка металла

Для конструкции потребуется лист стали марки Ст3 толщиной 5-6 мм. Размеры изделия: 60 см в ширину, 90 см в длину и 80 см в высоту, что позволяет разместить его в компактной бане.

Для патрубка нужна труба диаметром 11,5 см. Длина трубы зависит от предпочтений владельца; для установки водонагревательного бака лучше выбрать более длинный отрезок.

Рекомендуется выполнять сварные швы на металлическом профиле 30303 мм. Этот профиль подходит для установки колосника и решетки под каменку.

Сваривание печи

Дверца под зольник имеет размеры в 2-2,5 раза меньшего, чем отверстие топки. Между зольником и топочным отсеком устанавливают колосники из чугуна.

Если нет готовых колосников, сварить их можно из арматуры сечением 10-12 мм по размеру отверстия зольника на расстоянии между прутами 10 мм

Самый верхний сектор – каменка. К ней подходит патрубок, через который отводятся продукты сгорания из топки.

К корпусу крепят петли для дверей зольника и топки. Также приваривают щеколды-задвижки.

В каменке 1/3 задней части заваривают металлическим листом 30*60 см, в центре которого размещается отверстие для патрубка. Его приваривают к отсеку и опускают на 12 см.

Внимание! На чертеже не нарисована крышка для каменки. Ее необходимо изготовить для отвода продуктов горения в дымоотвод.

Из металла толщиной 1 мм изготавливают крышку, которой необходимо накрывать устройство обогрева во время топки. Крышка должна полностью перекрывать каменку и заходить на 0,5-1 см на края печи. Она не даст камням быстро остыть, и тепло в парилке будет оставаться дольше. Крышку снимают во время проведения банных процедур.

После того как все элементы сварены, швы тщательно зачищают от заусенцев. Снаружи металл покрывают жаростойкой краской или лаком для печей и каминов.

Подготовка места для установки печи

Под металлический обогреватель не требуется массивный фундамент, как для кирпичного. Достаточно основания из жаростойких материалов:

• железобетонная плита;
• огнеупорный кирпич;
• металлический лист.

В зоне установки устройства нужно сделать углубление глубиной 50 см. На дно укладывают песок и щебень слоем по 10 см, затем устанавливают гидроизоляцию из рубероида. После этого заливают основание бетонным раствором или укладывают железобетонное перекрытие.

На бетонное основание укладывают второй слой рубероида и выполняют кладку из огнеупорного кирпича в три ряда. Основание для печи должно быть на одном уровне с чистовым полом в бане.

Сборка и установка банной печи

Устанавливать агрегат на бетонное основание специалисты не рекомендуют, т. к. от перепада температур и постоянной влажности оно потрескается и потеряет прочность. От стен агрегат возводят на расстоянии 20 см. На стене крепят жаропрочный материал:

• щит из нержавеющей стали;
• фольгированный теплоизолятор на основе минваты;
• обкладывают жаропрочным кирпичом.

Готовую конструкцию устанавливают на подготовленное основание. Монтируют патрубок. Подводят дымоотвод.

Декоративная отделка банной печи

Для поддержания тепла в бане металлическую конструкцию рекомендуется облицовывать кирпичом на глиняном растворе. Это также снизит риск ожогов о стенки печи.

Между обогревателем и кирпичной кладкой оставляйте зазор в 10 см для циркуляции воздуха, что создаст конвекционный поток и ускорит прогрев парилки. В кирпичной кладке желательно предусмотреть небольшие окошки для предотвращения коррозии металла.

Кирпич укладывается на глиняно-песчаный раствор, так как цементные смеси не выдерживают высокую влажность и температуру, что ухудшает их прочность.

На завершающем этапе укладываются камни в каменку. Для стандартной печи потребуется от 50 до 80 кг камней размером от 5 до 15 см. Природные булыжники округлой формы обеспечивают лучшую теплопроводность.

Наилучшими камнями для бани считаются жадеит, базальт и талькохлорид.

Как правильно укладывать камни в банную печь:

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани в стиле паровоз можно сделать самостоятельно, используя трубу диаметром 30–50 см. Это готовый корпус, который можно доработать необходимыми элементами. Бесшовные стенки прослужат дольше, чем сварные. Рекомендуется использовать сталь марки Ст3. Закрытая каменка позволяет непрерывно пользоваться баней.

Этапы сборки:

1. Отрезаем трубу по размерам чертежа. На дне создаем отверстие для зольника.
2. Привариваем уголки для установки колосника.
3. Закрываем задние стенки каменки и зольника.
4. Вырезаем отверстие для дымохода и привариваем трубу.
5. Устанавливаем патрубок внутри.
6. Привариваем патрубок к дымоходу.
7. Обшиваем корпус листовым металлом, привариваем дверцы, петли и задвижки. Устанавливаем колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Для изготовления печи потребуются:

• труба диаметром 70 см толщиной 5-8 мм;
• листовой металл 5-8 мм и 2 мм толщиной;
• трубы диаметром 7 см;
• электроды;
• сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45^о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

• много элементов, которые увеличивают время изготовления;
• агрегат получается больших размеров;
• очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани типа буржуйка

Для установки печи понадобятся:

• дымоходная труба и основание
• металлический лист
• прутья
• колосники

Трубу отрезают по нужным размерам. Затем делают отверстия для дверок зольника и топки. Среднюю стенку соединяют с отверстием для колосников, верхнюю часть — с отверстием для трубы, а низ печи приваривают. Далее прикрепляют дымоотвод, петли, задвижки и двери. Устанавливают колосники.

Важно! Минимальная высота дымоходной трубы над топливником — 4 метра. Это обеспечивает необходимую тягу.

Создание агрегата для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

• 2 трубы разного диаметра квадратного сечения;
• уголки из металла;
• колосники.

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45^о с трубой большего размера.

Низ большей емкости отрезают под углом 45^о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны подходят для компактной печи для бани объемом до 10 м³. Сначала очистите баллон от остатков газа и удалите кран.

В верхней части баллона вырежьте отверстие для дверцы топки. Уложите баллон на бок и выполните 5 рядов отверстий с интервалом 2 см и диаметром 1 см с одной стороны.

Над вырезанным отверстием приварите отрезок швеллера для выдвижного зольника.

Прикрепите двери с щеколдами к топке и зольнику. На задней стенке приварите трубу для дымоотведения.

После завершения работ проведите пробную топку.

Колосник для печи своими руками

Изготовить колосник для печи своими руками можно из прута арматуры сечением 10 мм. По размеру отверстия для колосника вырезают детали: 2 продольные и 10-15 поперечных перекладин. С шагом 2 см поперечины приваривают к долевым прутам, чтобы получилась решетка.

Как сделать колосники:

Нужен ли шибер в банной печи

Шибер — заслонка в дымоходе для контроля тяги в печи. Он полностью закрывает канал трубы. В теплое время года шибер открывают для увеличения тяги, зимой — закрывают.

Существует два типа шиберов: поворотные и выдвижные. Они различаются конструкцией и внешним видом. Горизонтальная заслонка регулирует проходное сечение, вертикальная — открытие и закрытие дымохода.

Поворотный шибер — это пластина, вращающаяся вокруг своей оси.

Заключение

Изготовить печь в баню из металла своими руками можно при соблюдении всех этапов и четком следовании чертежу. Каждая деталь должна точно соответствовать своим размерам. Качественно выполненные элементы обеспечат хорошую работу печи для бани.

Советы по эксплуатации и обслуживанию металлической печи для бани

Эксплуатация и обслуживание металлической печи для бани — это ключевые аспекты, которые обеспечивают не только долговечность устройства, но и безопасность его использования. Ниже приведены основные рекомендации, которые помогут вам правильно ухаживать за вашей печью и наслаждаться комфортом в бане.

Регулярная чистка

Одним из самых важных аспектов обслуживания металлической печи является регулярная чистка. На внутренних стенках печи и дымоходе со временем накапливаются сажа и другие отложения, которые могут привести к снижению эффективности работы устройства и даже к пожару. Рекомендуется проводить чистку не реже одного раза в месяц в период активного использования бани. Для этого используйте специальные щетки и инструменты, предназначенные для чистки дымоходов.

Проверка состояния колосников

Колосники — это важная часть печи, отвечающая за правильную циркуляцию воздуха и горение топлива. Регулярно проверяйте их состояние: они не должны быть деформированы или забиты. Если вы заметили, что колосники начали прогореть или имеют трещины, их следует заменить. Это поможет избежать проблем с горением и обеспечит более эффективное использование топлива.

Контроль за шибером

Шибер — это устройство, которое регулирует тягу в дымоходе. Его правильная настройка важна для эффективной работы печи. Убедитесь, что шибер открывается и закрывается без затруднений. В процессе эксплуатации могут возникать отложения, которые могут затруднить его движение. Регулярно очищайте шибер от сажи и других загрязнений, чтобы избежать проблем с тягою и дымлением.

Проверка герметичности

Металлическая печь должна быть герметичной, чтобы избежать утечек дыма в парное помещение. Периодически проверяйте все соединения и швы на наличие трещин или повреждений. Если вы заметили, что дым проникает в баню, необходимо немедленно устранить проблему. Это может потребовать замены уплотнительных материалов или даже ремонта отдельных частей печи.

Правильный выбор топлива

Для достижения максимальной эффективности печи важно использовать качественное топливо. Древесина должна быть сухой и хорошо просушенной, так как влажное топливо приводит к образованию большого количества дыма и сажи. Избегайте использования материалов, которые могут выделять токсичные вещества при горении, таких как пластик или обработанная древесина.

Соблюдение правил безопасности

При эксплуатации металлической печи всегда соблюдайте правила безопасности. Убедитесь, что печь установлена на безопасном расстоянии от горючих материалов, а также что в бане есть исправная система вентиляции. Никогда не оставляйте печь без присмотра во время работы, и следите за тем, чтобы дети и животные не подходили к ней.

Следуя этим рекомендациям, вы сможете не только продлить срок службы вашей металлической печи, но и обеспечить комфортное и безопасное использование бани. Регулярное обслуживание и внимание к деталям помогут вам наслаждаться паром и теплом на протяжении многих лет.

Вопрос-ответ

Какая толщина металла для печи в баню?

Особенности устройства печи для бани из металла. Важный момент: толщина материала должна составлять 2-4 мм. Это исключает деформацию топки под воздействием высоких температур или из-за давления сверху тяжелых предметов, таких как бак с водой или дымоход.

Что подложить под железную печь в бане?

Для выравнивания следует использовать фиброцементную плиту. Например, фаспан или минерит. Они обладают термостойкостью, так что дополнительно защитят пол от нагрева. Под фиброцемент укладывается негорючая вата — подойдет базальтовый картон.

Советы

СОВЕТ №1

Перед началом сборки печи тщательно изучите чертежи и схемы. Убедитесь, что все размеры и пропорции соответствуют вашим требованиям и размерам бани. Это поможет избежать ошибок и лишних затрат на переделку.

СОВЕТ №2

При выборе металла для печи отдавайте предпочтение жаропрочным сталям, которые способны выдерживать высокие температуры. Это обеспечит долговечность конструкции и безопасность в эксплуатации.

СОВЕТ №3

Не забывайте о правильной вентиляции в бане. Установите шибер для регулировки тяги и контроля температуры. Это поможет создать комфортные условия и предотвратит перегрев помещения.

СОВЕТ №4

Обратите внимание на колосники: они должны быть прочными и устойчивыми к высоким температурам. Рассмотрите возможность их изготовления из чугуна, так как этот материал обладает высокой耐久остью и теплоотдачей.
